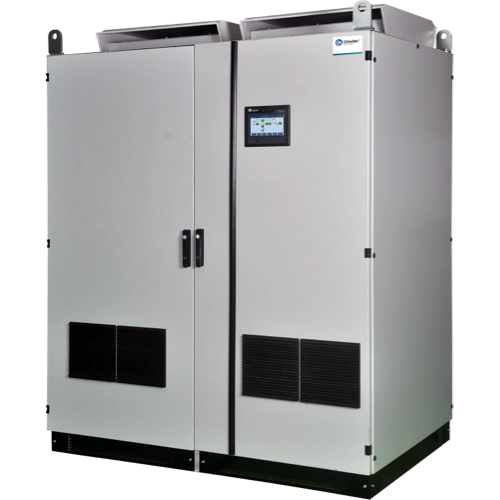

Chloride® FP60Z - UPS AC
Système d'UPS industriel offrant une conception innovante full-IGBT. Un large choix d'options possibles.
Type d'UPSAC IEC
Calibres
de 5 à 250 kVA
Technologie Full IGBT
Chloride® FP60Z - UPS AC
Système d'UPS industriel offrant une conception innovante full-IGBT. Un large choix d'options possibles.
Type d'UPSAC IEC
Calibres
de 5 à 250 kVA
Technologie Full IGBT
Type de marché et d'industrie
Pétrochimie et chimie
Mines/Métaux
Centrales de production d'énergie
Pétrole et gaz
Eau et eaux usées
Transports (train, métro, tramway)
Procédés de fabrication en continu
Téléchargements
Caractéristiques et avantages
Lire moinsPrincipaux avantages
Sécurité
Redresseur bidirectionnel pour effectuer une décharge profonde de la batterie.
Accès intelligent aux données de l'UPS
Grand pavé tactile LCD couleur pour l'interface utilisateur.
Accès USB
Exportation de tous les événements enregistrés à l'aide d'une clé USB.
Performances de premier ordre pour optimiser les coûts
CAPEX réduit - Le transformateur, l'appareillage de commutation et les câbles en amont sont réduits grâce à un facteur de puissance d'entrée élevé, un faible rejet de THDi et un faible courant d'appel.
Technologie de contrôle vectoriel numérique éprouvée pour contrôler la forme d'onde de sortie, même sur des charges non linéaires.
OPEX contrôlé
Consommation d'énergie réduite grâce à un rendement élevé.
Maintenabilité de niveau industriel
Conception innovante permettant un accès frontal facile à tous les composants.
Cartes d'identification amovibles qui protègent les paramètres de l'UPS et facilitent le remplacement de la carte de contrôle.
Diagramme synoptique actif configurable.
Flexibilité industrielle
Sélection de batteries adaptées à l'usage.
Isolation galvanique : transformateurs de sortie et/ou d'entrée.
Large gamme d'options électriques et mécaniques.
Spécifications techniques
Lire moinsEntrée
Tension alternative
3 X 400 V (380, 415) (autre disponible sur demande)
Tolérance de tension
+/- 10%
Fréquence
50 Hz (60 Hz)
Tolérance de fréquence
+/- 5%
Courant d'appel
≤ 10 x ln (autre disponible sur demande)
Sortie
Tension alternative monophasée
1 x 230 V (220, 240) ; 1 x 110 V (115, 120) (autre disponible sur demande)
Tension alternative triphasée
3 x 400 V (380, 415) ; 3 x 220 V (200, 208, 230) (autres disponibles sur demande)
Fréquence
50 Hz (60 Hz)
Stabilité de fréquence avec oscillateur interne
+/- 0,05%
Stabilité de fréquence avec synchronisme de réserve
+/- 3 % (de 1 à 5% réglable)
Stabilité de la tension (pour une variation de charge de 0 à 100 %) : Statique
Stabilité de la tension (pour une variation de charge de 0 à 100 %) : Statique
Stabilité de la tension (pour une variation de charge de 0 à 100 %) : Dynamique
VFI SS 111 selon IEC/EN 62040-3, classe 1
Capacité de surcharge de l'onduleur : 1 minute
150 % de la puissance nominale
Capacité de surcharge de l'onduleur : 10 minutes
125 % de la puissance nominale
Distance de court-circuit (en % du courant nominal) : sortie monophasée
250 % / 100 ms - 175 % / 5 s
Distance de court-circuit (en % du courant nominal) : sortie triphasée Ph-N
315 % / 100 ms - 220 % / 5 s
Distance de court-circuit (en % du courant nominal) : sortie triphasée Ph-Ph
190 % / 100 ms - 135 % / 5 s
Distorsion de tension harmonique : avec une charge linéaire à 100 %
< 3%
Distorsion de tension harmonique : avec une charge 100 % non linéaire
SS selon IEC/EN 62040-3
Facteur de puissance admissible
0,5 en retard à 0,5 en avance
Batterie
Batterie
Sels métalliques chlorés (SMC), plomb-acide ou nickel-cadmium, ventilés ou recombinés
Autonomie
De quelques minutes à plusieurs heures, sur demande
Limitation du courant de la batterie (mode typical, float et boost)
0,1 C (batterie plomb-acide) / 0,2 C (batterie nickel-cadmium)
Données générales
Température de fonctionnement
0 à 40 °C (-20°...55°C sur demande)
Température de stockage
-20 à +70°C
Humidité relative
< 95 % sans condensation
Altitude de fonctionnement
1000 m max sans déclassement (autre disponible sur demande)
Refroidissement
Ventilation forcée
Rendement
Jusqu'à 90% selon la notation
Protection externe
IP 20 selon IEC 60529 (autre disponible sur demande)
Protection interne
Protection contre les contacts directs involontaires, selon IEC 60590-1/62477-1
Couleur du meuble
Gris RAL 7032 (autre disponible sur demande)
Dimensions
Varie selon les notes et les options
Calibres
110-120 Vcc
5/10/20/30/40/50/60 kVA
220-240 Vcc
10/20/30/40/50/60/80/100/120/160/200/250/320/400/500 kVA
400 Vcc
40/50/60/80/100/120/160/200/250/320/400/500 kVA
Normes
IEC62040-1:2017
Systèmes d'alimentation sans interruption (ASI) - Partie 1 : Exigences de sécurité
IEC62040-2:2016
Systèmes d'alimentation sans interruption (ASI) - Partie 2 : Exigences en matière de compatibilité électromagnétique (CEM)
IEC62040-3:2011
Systèmes d'alimentation sans interruption (ASI) - Partie 3 : Méthode de spécification des exigences de performances et d'essais
IEC61439-1:2011
Ensembles d'appareillage de commutation et de commande basse tension - Partie 1 : Règles générales
IEC60529:1989+AMD1:1999
Degrés de protection offerts par les boîtiers (code IP)
IEC60076-11:2004
Transformateurs de puissance - Partie 11 : Transformateurs à sec
Conformité
Directive basse tension
2006/95/CE et 2014/35UE
Directive CEM
2004/108/CE et 2014/30/UE
Marquage CE
Oui
Options
Large gamme d'options
Consultez la fiche technique dans la section téléchargement
Options du FP60Z
Le FP60Z offre une large gamme d'options
